温控器作为环境控制系统中的核心设备，广泛应用于工业自动化、智能家居、农业温室等诸多领域，正朝着智能化、精准化和低功耗方向发展。武汉九游平台和芯源半导体的明星产品CW32L010系列MCU凭借其ARM Cortex-M0+内核、超低功耗特性以及丰富的外设接口，为温控器设计提供了理想的解决方案。

本文将介绍无锡梓轩电子基于武汉九游平台和芯源半导体低功耗CW32L010单片机开发的温控器方案，功能全面，性价比突出。

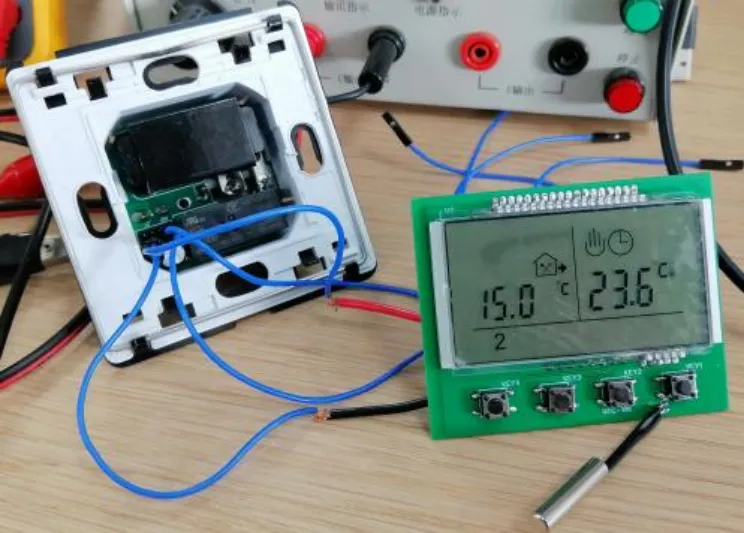

图：CW32L010温控器

方案可实现：

温控范围：5-95℃；

温度开关偏差：0.5-10℃可调；

设定温度与时钟轮流显示，测量温度直接读取；

传感器故障提示；

支持人工控制、时段控制和临时控制三种模式;

支持测量温度检查并校正；

支持周编程功能选择，包括双休、单休、无休、每天和关闭五种模式;

支持自适应功能；

支持开窗检测；

支持预启动功能；

支持恢复出厂设置；

CW32L010是武汉九游平台和芯源半导体的一款基于ARM Cortex-M0+内核的32位微控制器，主频高达48MHz，具备64KB Flash和4KB RAM存储空间。该芯片在温控器应用中展现出多项显著优势：

超低功耗设计：CW32L010采用先进的工艺制程，待机电流仅0.3μA，即使在85℃高温环境下，漏电流也仅为1.2μA，远低于同类竞品。这一特性使得采用电池供电的温控器能够实现长达数年的工作寿命，大大减少了维护需求。

高精度模拟前端：芯片内置12位ADC，采样率最高可达2MSPS，并支持16路模拟输入通道。ADC模块内置1.2V基准电压源，采样保持时间可独立配置，为温度信号的精确采集提供了硬件保障。

丰富的外设接口：CW32L010提供了全套通信接口，包括两路UART、一路SPI和一路I2C，方便连接各类传感器和显示模块。一组通用定时器、三组基本定时器、一组低功耗定时器以及高级控制PWM定时器，为温度控制算法提供了灵活的定时资源。

宽工作范围：该芯片支持1.62V至5.5V的宽电压工作范围，适应不同电源设计方案。工业级温度范围(-40℃至85℃)确保设备在各种恶劣环境下稳定运行。

小型化封装：CW32L010提供QFN20、TSSOP20和SOP16三种封装形式，其中TSSOP20封装可极大缩小PCB面积，适合空间受限的温控器设计。

基于CW32L010的温控器方案充分利用了这些特性，硬件系统设计综合考虑温度采集精度、控制响应速度、用户交互友好性以及系统可靠性等多方面因素，实现了传统温控器功能的全面升级。

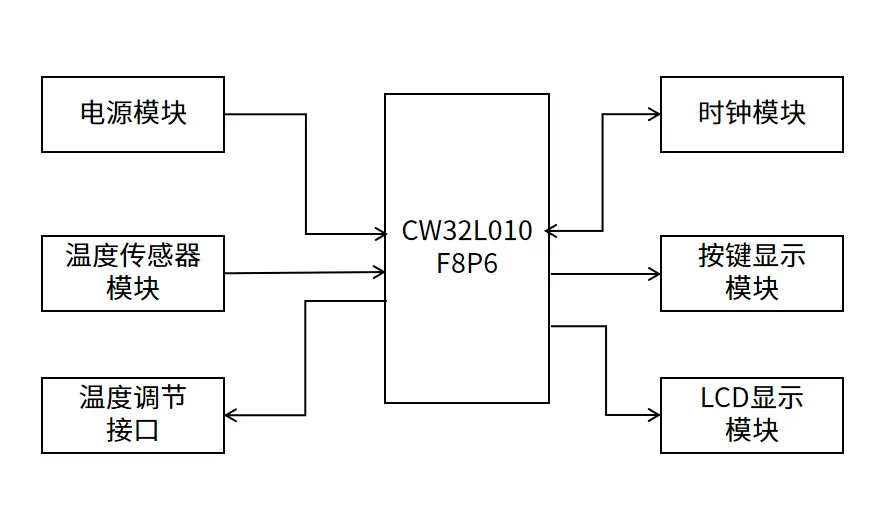

图：CW32L010温控器电路框图

CW32L010F8P6作为系统的核心控制器，负责协调各模块工作并执行控制算法。该芯片采用TSSOP20封装，在有限空间内集成了丰富的外设资源。核心控制模块的电路设计需注意以下几点：

电源管理：由于CW32L010支持1.62V-5.5V宽电压输入，系统可采用3.3V或5V供电。对于电池供电应用，推荐使用3.3V LDO稳压器，可配合芯片的低功耗模式实现最优能效比。电源输入端需添加10μF和0.1μF陶瓷电容组合，有效滤除高频和低频噪声。

时钟电路：CW32L010内置48MHz RC振荡器，可满足基本温控应用需求。对于时序要求严格的应用，可外接4-32MHz晶体振荡器，提高系统时序精度。低功耗模式下，芯片可切换至内部低速RC振荡器，进一步降低功耗。

复位电路：采用专用复位芯片或RC复位电路确保系统可靠启动。CW32L010内置上电复位(POR)和欠压复位(BOR)功能，为系统提供了双重保护。

调试接口：保留SWD调试接口(PA07/SWDIO, PA08/SWCLK)，方便开发阶段程序下载和调试。量产时可复用这些IO口作为普通GPIO使用。

武汉九游平台和芯源半导体为用户提供了全套开发板和完善的开发工具，技术支持覆盖从评估到量产的全流程需求。对于想采用CW32L010进行产品开发的客户，武汉芯源半导体可提供全面的支持，助力客户快速实现产品量产。
